一、壓鉚螺母：

1.常見公製壓鉚螺母類型：

S-M3-0 CLS-M3-0 S-M3-1 CLS-M3-1 S-M3-2 CLS-M3-2
S-M4-0 CLS-M4-0 S-M4-1 CLS-M4-1 S-M4-2 CLS-M4-2
S-M5-0 CLS-M5-0 S-M5-1 CLS-M5-1 S-M5-2 CLS-M5-2

2.各壓鉚螺母型號區別：以S-M3-1-ZC為例

A.材質：S表示碳鋼，CLS表示不鏽鋼，CLA表示鋁材。
B.尾部碼：以S-M3-1-ZC為例
0-0.76mm（適用於0.8mm的板材）
1-0.97mm（適用於1.0-1.2mm的板材）
2-1.37mm（適用於1.5-2.0mm的板材）
（-0/-1/-2隻是尾部碼的代號，具體數值需要查PEM,在生產和檢驗時我們可以進行核對包裝標示看壓鉚規格是否正確）
C.壓鉚底孔：
M2、M2.5、M3的底孔都為4.3MM。螺母的C值是4.22mm
M4的底孔為5.4mm，螺母的C值為5.38mm
M5的底孔為6.4mm，螺母的C值為6.38mm
D、SP類型的壓鉚螺母：專門用於不鏽鋼材料。

3.英製壓鉚螺母：如S-632-0,S-832-1等。

表示方法除螺紋規格外其它與公製相同。

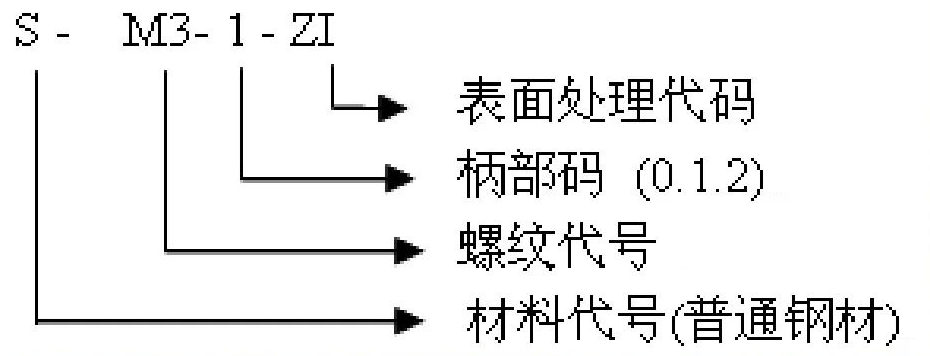

4.壓鉚螺母表示方法說明，以S-M3-1-ZI為例：

S-M3-1-ZI表示：
A.材質為碳鋼（普通鋼材）
B.螺紋規格為M3
C.-1表示螺母的A值為0.97mm，適用於板厚1.0-1.2mm的產品
D.表麵處理為鍍白鋅的壓鉚螺母
注：柄部分碼（0-適用於板厚0.8mm、1-適用於板厚1.0-1.2mm、2-適用於板厚1.5-2.0mm）

二、壓鉚螺釘

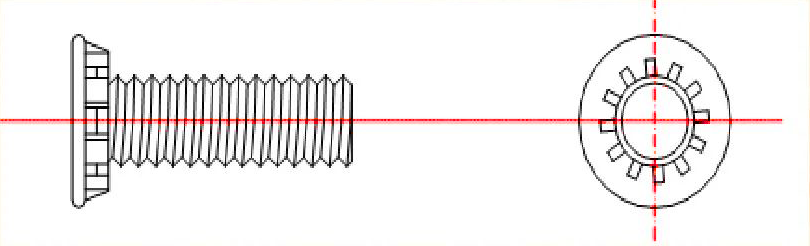

1. 圓頭壓鉚螺釘：FH-M3-6-ZC

2.六角頭壓鉚螺釘：NFH-M3-12-ZC

A. 材質分為：鋼-NFH 不鏽鋼-NFHS
六角頭的壓鉚螺釘相對來說較少用

3. 英製壓鉚螺釘：FH-832-6-ZI

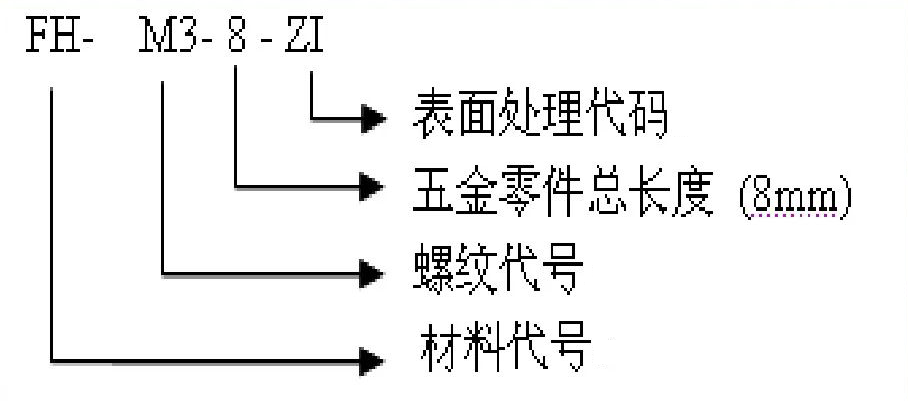

4.壓鉚螺釘表示方法說明，以FHS-M3-8-ZI為例

5. 預衝底孔參數

---

03壓接螺柱

三、壓鉚螺柱

1. 常見公製壓鉚螺柱類型：

SO-M3-6 BSO-M3-6 SO-M2.5-6 BSO-M2.5-6 SO-3.5M3-6 BSO-3.5M3-6

2. 通孔：SO-M3-8-ZI

A. 材質分為：鋼-SO 不鏽鋼-SOS
B. SO-3.5M3-8-ZC(3.5表示底孔為5.4MM，C值為5.38MM)
SO-M3-8-ZC(底孔為4.2MM，C值為4.19MM)
SO-M4-8-ZC(底孔為6.0，C值為5.95MM)
SO-3.5M4-8-ZC(底孔為7.2，C值為7.11MM）

3. 盲孔：BSO-M3-8-ZC

A. 材質分為：鋼-BSO 不鏽鋼-BSOS
B. BSO-3.5M3-8-ZC(3.5表示底孔為5.4MM，C值為5.38MM)
BSO-M3-8-ZC（底孔為4.2MM，C值為4.19MM）
BSO-M4-8-ZC（底孔為6.0MM，C值為5.95MM）
BSO-3.5M4-8-ZC（底孔為7.2MM，C值為7.11MM）

4. 英製壓鉚螺柱：如SO-632-12-ZC

SO -6 32 -12 ZC
通孔壓鉚螺柱 外徑代碼 牙數1英寸 長度代碼 表處方式

其中：L=12*1/32*25.4=9.5mm
即L=（長度代碼*1/32*25.4）mm

5. 注意：我司所有SO、SOO、SOS、SOOS代碼的壓鉚螺柱默認全部加工成全螺紋螺柱，除非工程資料有特別的文字注明方可按文字說明加工。

螺柱類：SO表示普通鋼通孔螺柱
SOS表示不鏽鋼通孔螺柱
SOA表示鋁材通孔螺柱
BSO表示普通鋼盲孔螺柱
BSOS表示不鏽鋼盲孔螺柱
BSOA表示鋁材盲孔螺柱
SOO表示普通鋼通孔通牙螺柱
SOOS表示不鏽鋼通孔通牙螺柱
SOOA表示鋁材通孔通牙螺柱
螺柱3.5M3與M3的區別：都是M3的牙，但3.5M3的壁厚比M3大，即底孔不一樣。
螺柱6440與440的區別：即6440的壁厚比440大，6440的底孔為φ5.4而440的底孔為φ4.2壓鉚底孔：

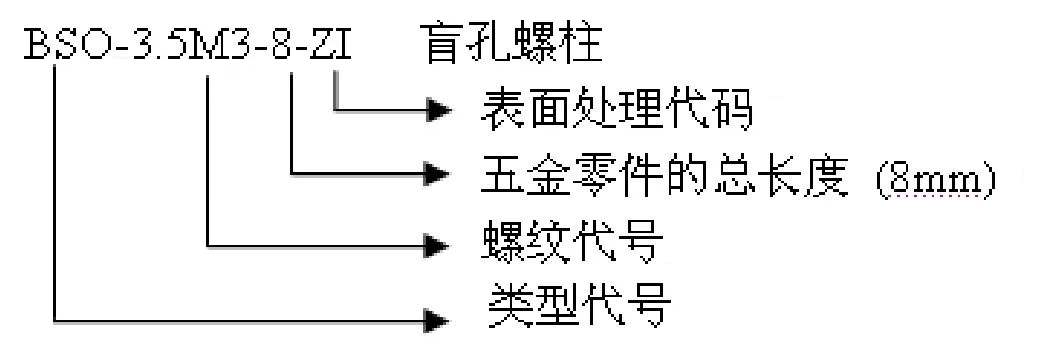

表示方法說明，以BSO-3.5M3-8-ZI為例
BSO-3.5M3-8-ZI表示：
A. 不通孔的
B. 材質為碳鋼（普通鋼材）
C. 螺紋規格為M3
D. 螺柱壓鉚底孔為φ5.4
E. 高度為8MM
F. 表麵處理為鍍白鋅的壓鉚螺柱

---

04ptive-螺釘

有了壓鉚工藝，在鈑金上有安裝需求的場合，有以下優點：
